斐讯N1的USB Type C供电口和电源键改装
本文介绍了作者对斐讯N1的改装过程，将其改装成便携式Linux机器。由于斐讯N1本来是一台矿机，其电源设计粗暴，因此作者在其上加装了一个USB供电口和一个开关键，以方便供电和避免频繁插拔电源。作者采用USB Type C调试板进行改装，并在斐讯N1的网口下方安装。然而，作者在测试安装时发现，所购买的Type C调试板竟然是公头而非母头。
斐讯N1本来是一台矿机，这就导致了它粗暴的电源设计：独立DC电源、大电流、没开关键。插上电就能跑，可能都没人想起去关机。
但是我和很多朋友一样把它拿来当便携式Linux机器用，这就需要它能方便供电，并且有电源开关键，避免频繁插拔电源。因此我决定在上面加上个USB供电口，再加上一个开关键。
power_on_typec
Type C 供电接口改装
我买了一些USB Type C调试板，因为它有安装孔，比较方便稳定安装在N1上。
斐讯N1的网口下方正好有一些空间，更巧的是两个侧面之间的空间正好能塞进一个Type C口，因此决定在这个地方安装。
typec_install_pos

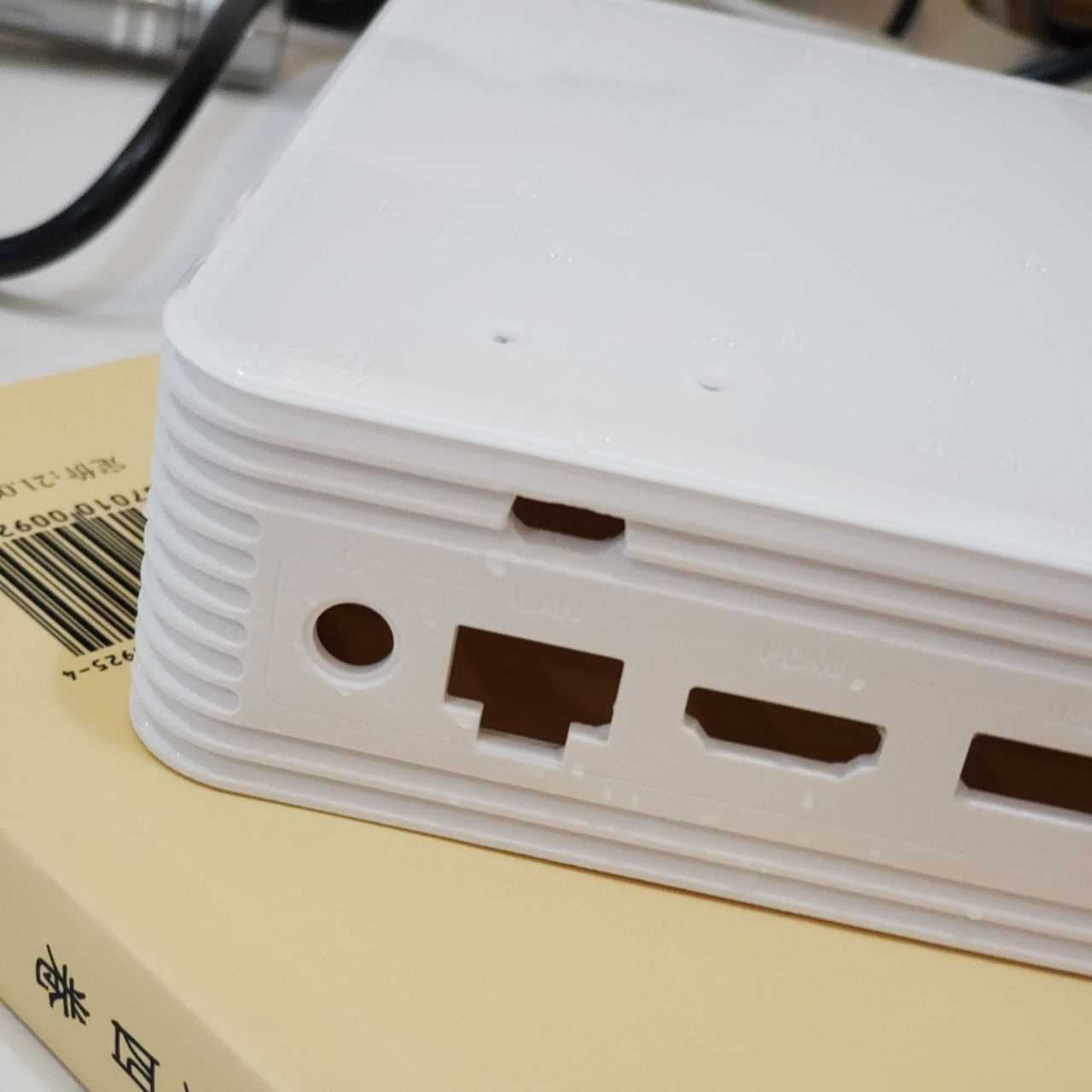

用电钻在外壳相应位置打个孔，对好位置后铣出一个大小和TypeC接口差不多大小的槽，然后铣掉侧面的部分塑料让USB接口深入。最后在调试版安装孔位置开两个螺丝孔。
hole_for_typec

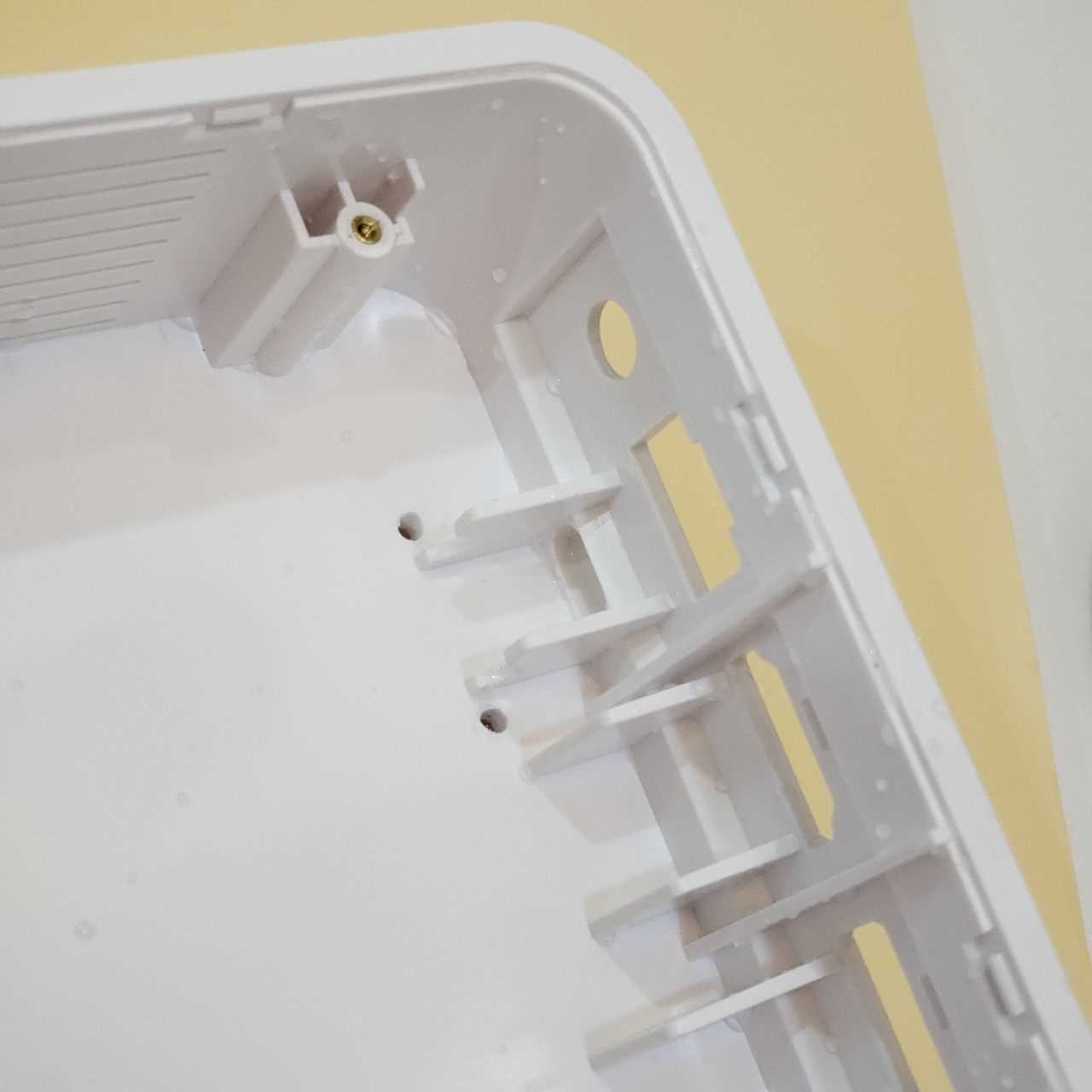

背面的开槽和孔位:
hole_for_typec_back

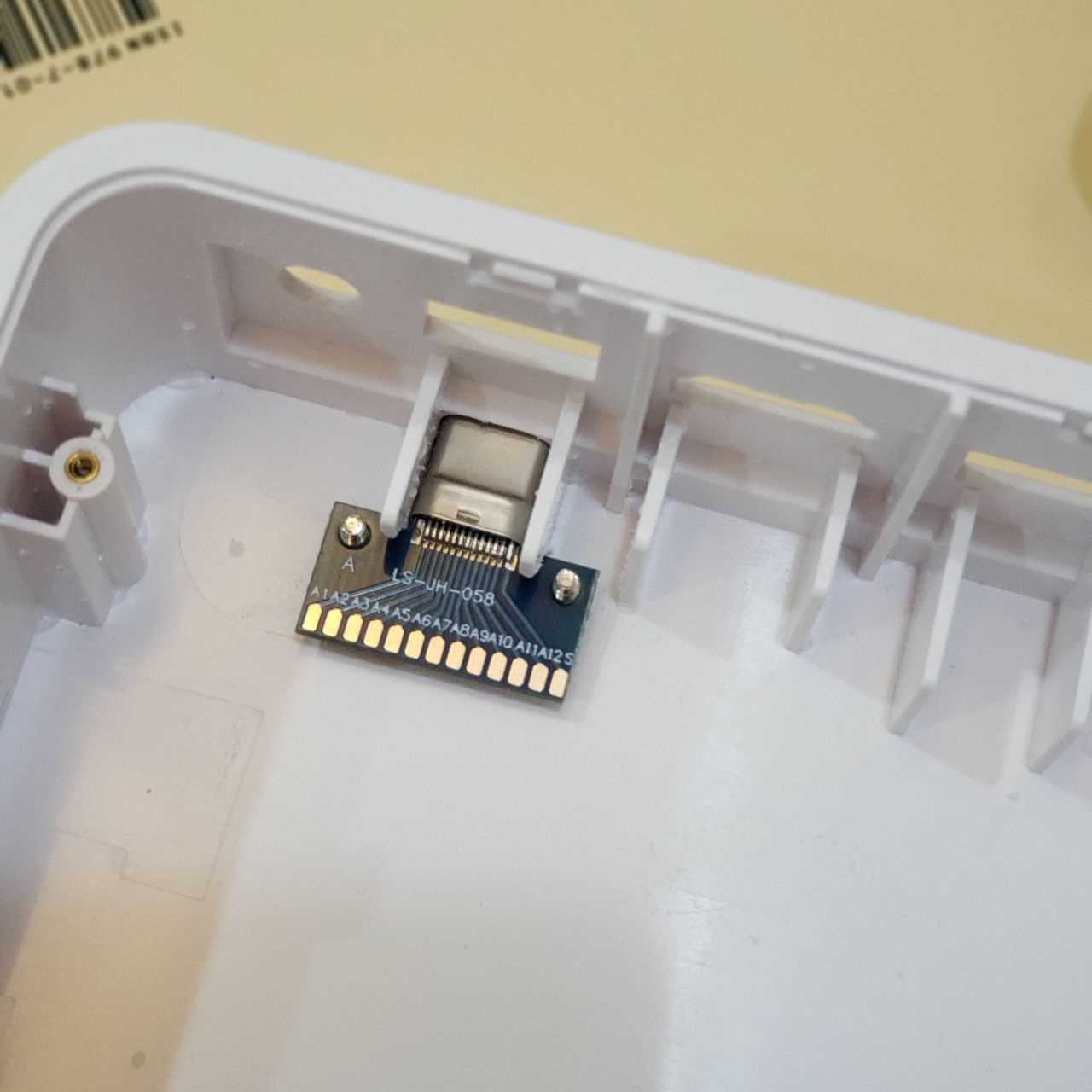

测试安装，检查螺丝位置是否正确。
typec_install_test
这时候悲剧发生了，正在以为一切准备就绪，准备上电测试的时候我发现这个竟然是公头！

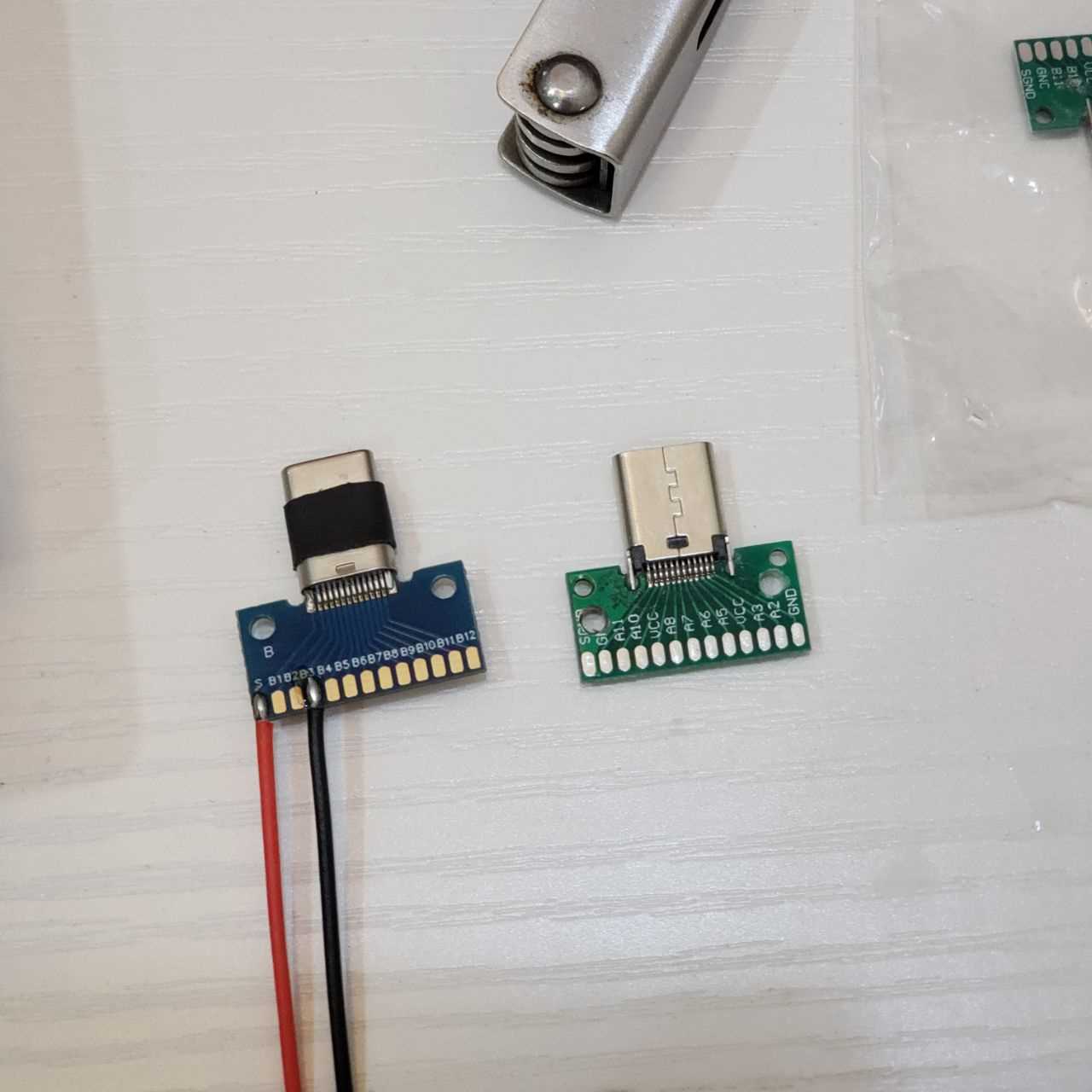

图(右边的才是母头)
幸好我提前也买了几个母头，而且两种调试版孔位比较接近，一番折腾后总算装改好了安装位。

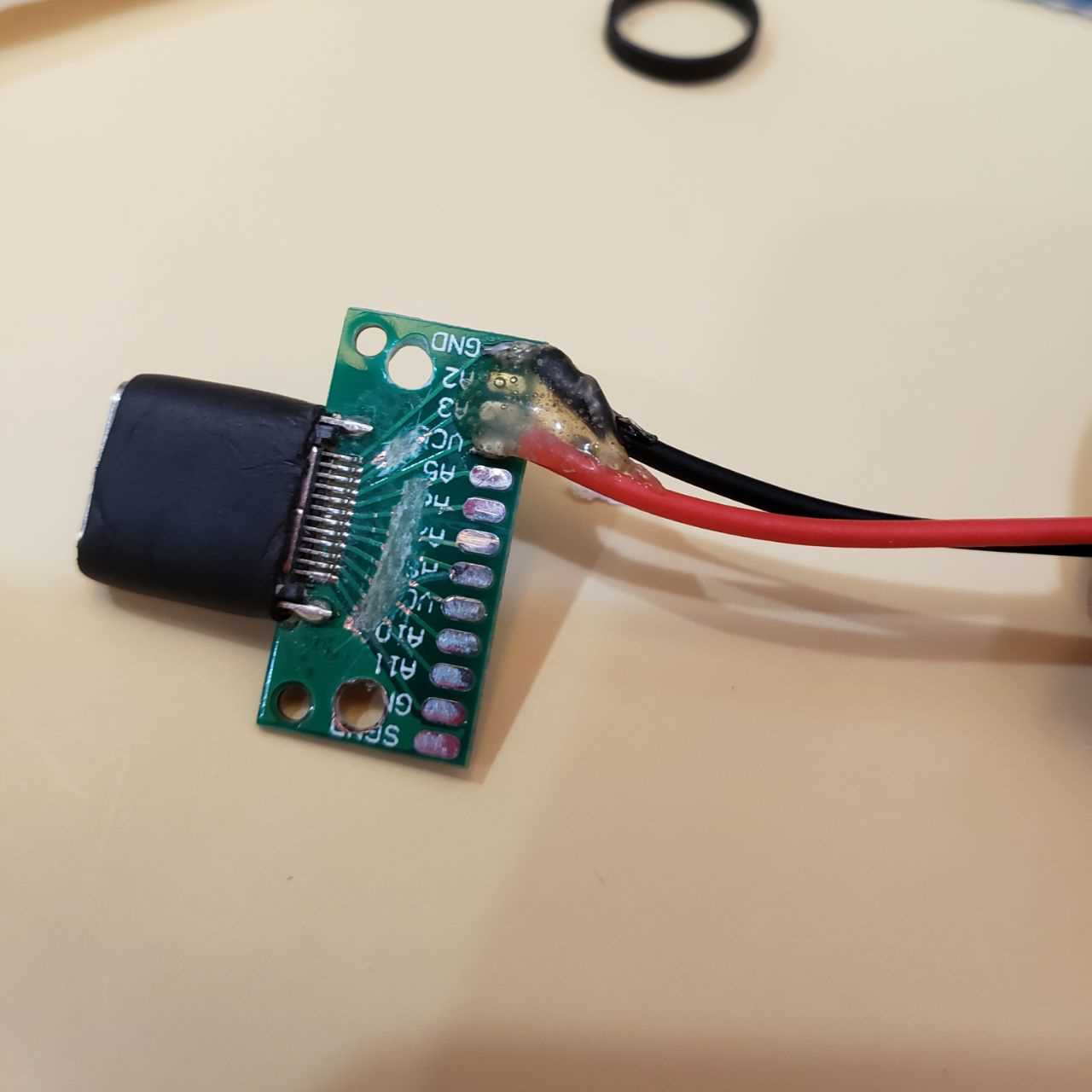

接线，注意我把VCC和GND之外的线全部切断了，这是为了防止安装螺丝接触到其他信号线造成问题。
typec_connect_lines

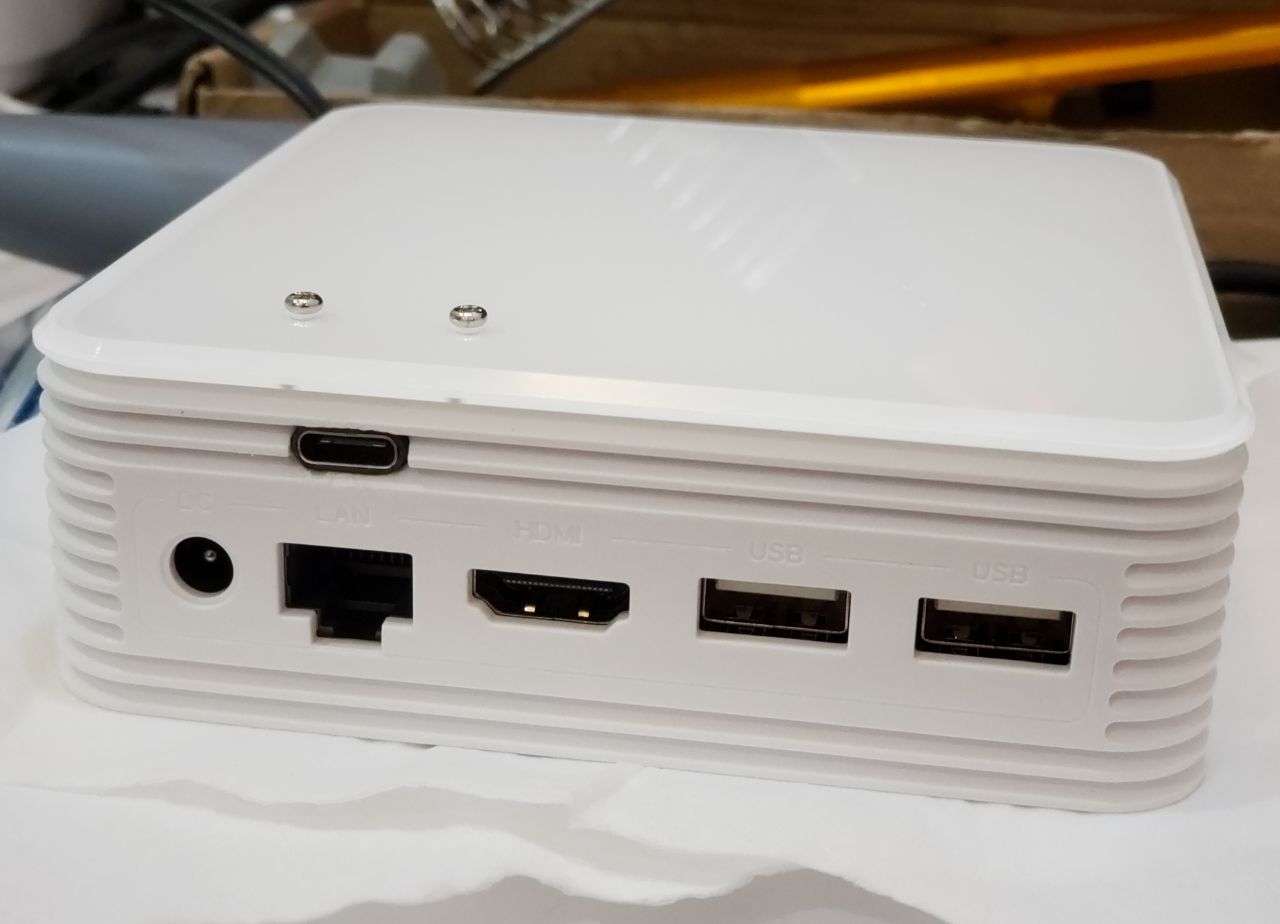

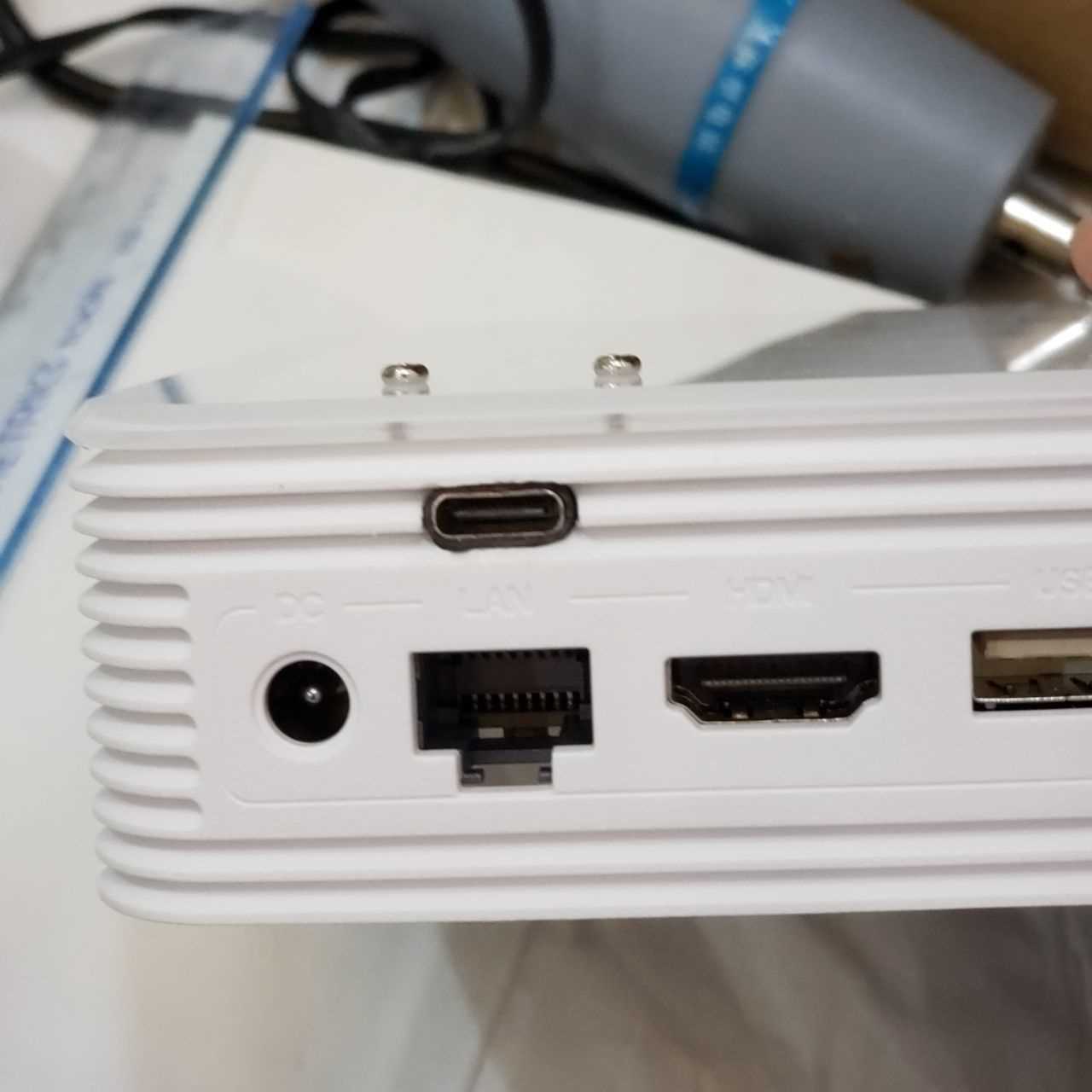

装到外壳上，typec口包的热缩管刚好堵住接口处的缝隙。
outside_result_view
outside_result_view2

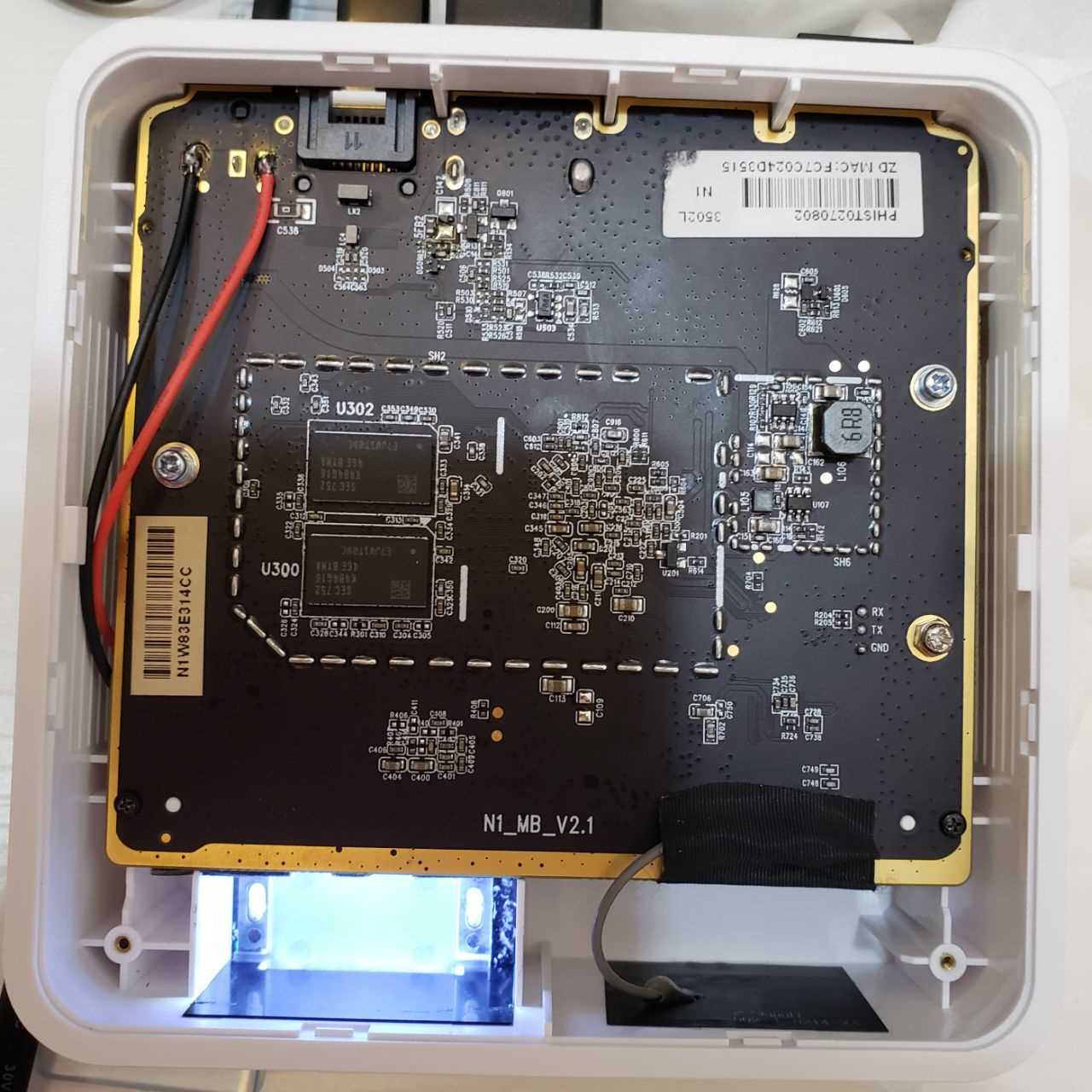

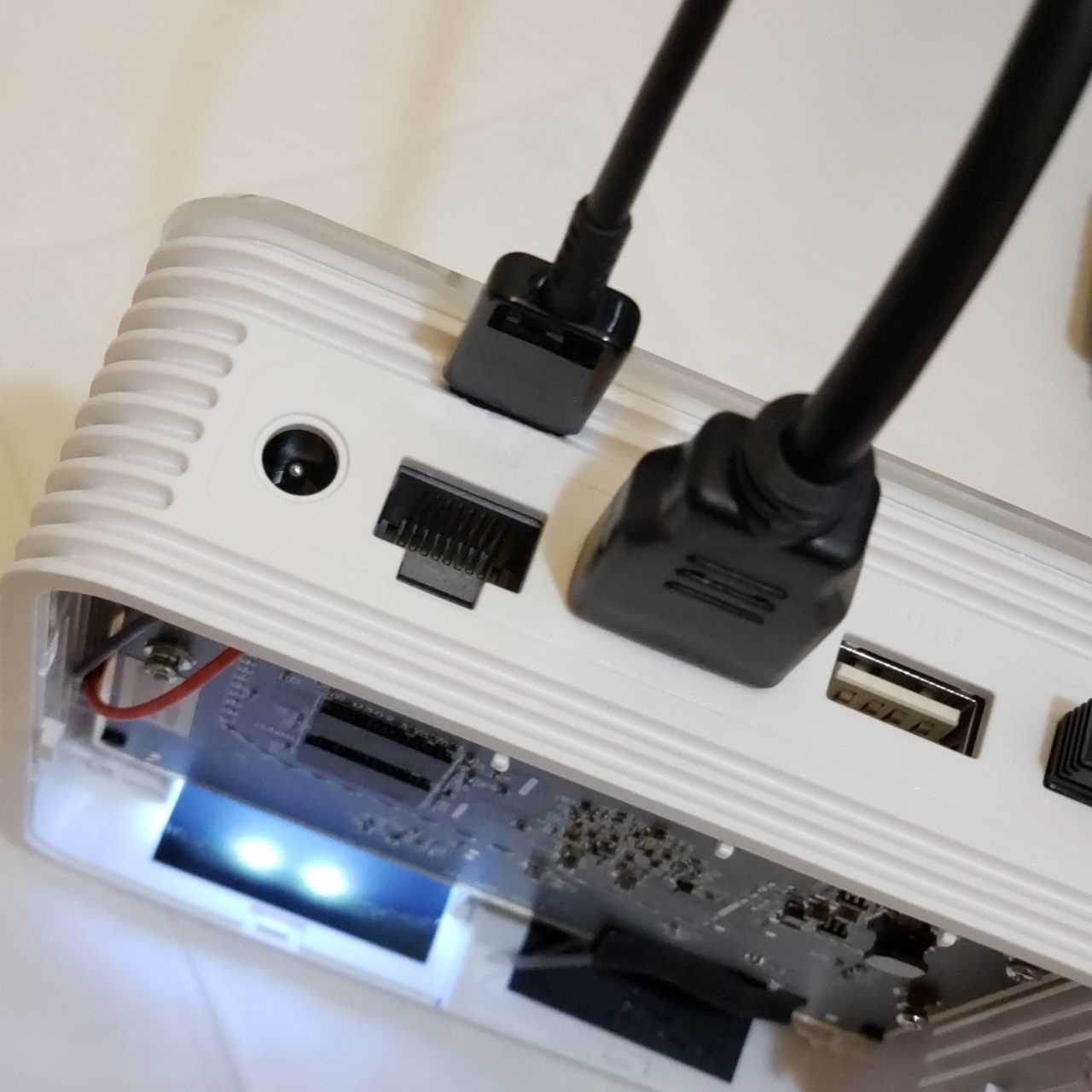

最后把电源接到主板，上电测试。
power_on_board
power_on_board_side_view

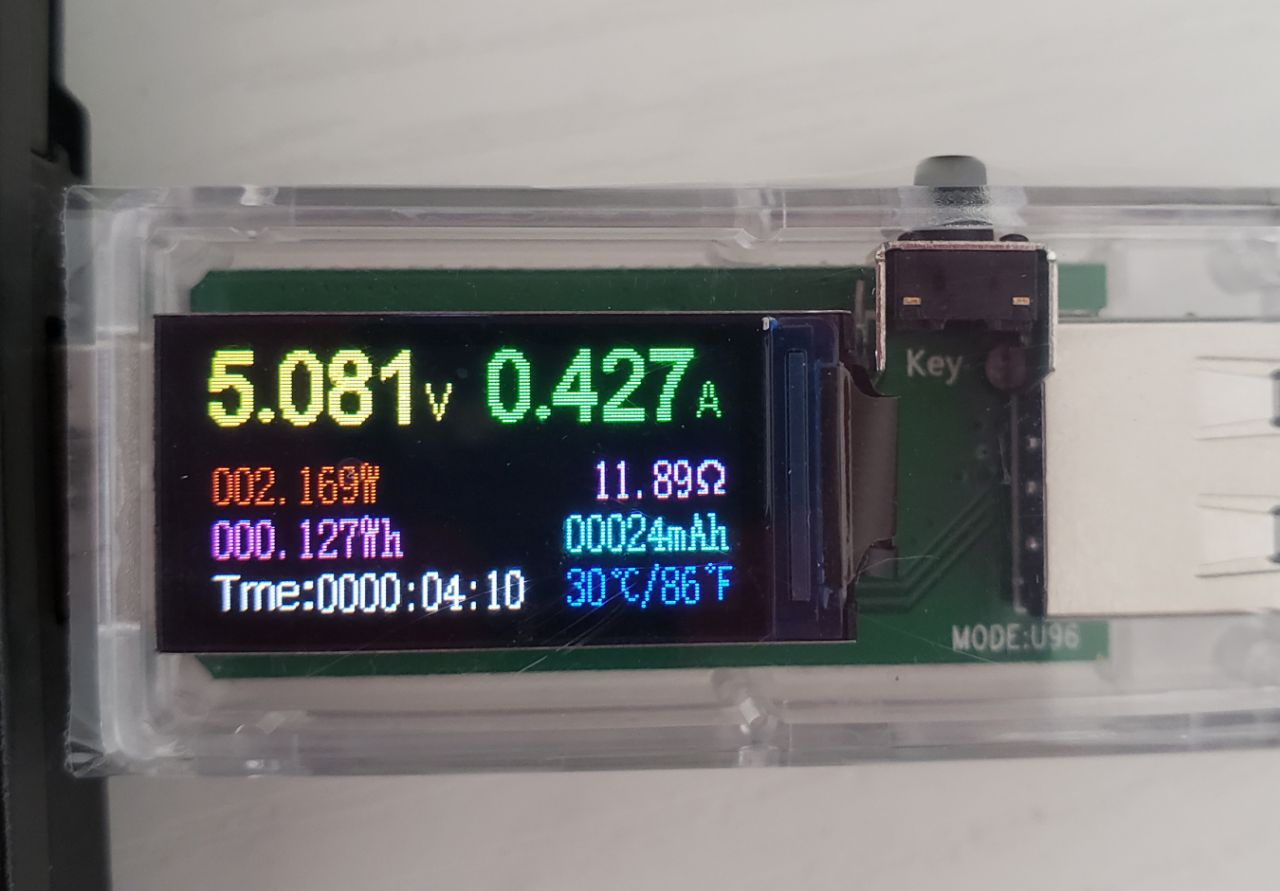

使用笔记本电脑的U口可以驱动N1，侧了下N1待机的电流是300ma左右，工作时的电流在405-500ma之间，算是很低的功率了。
working_current

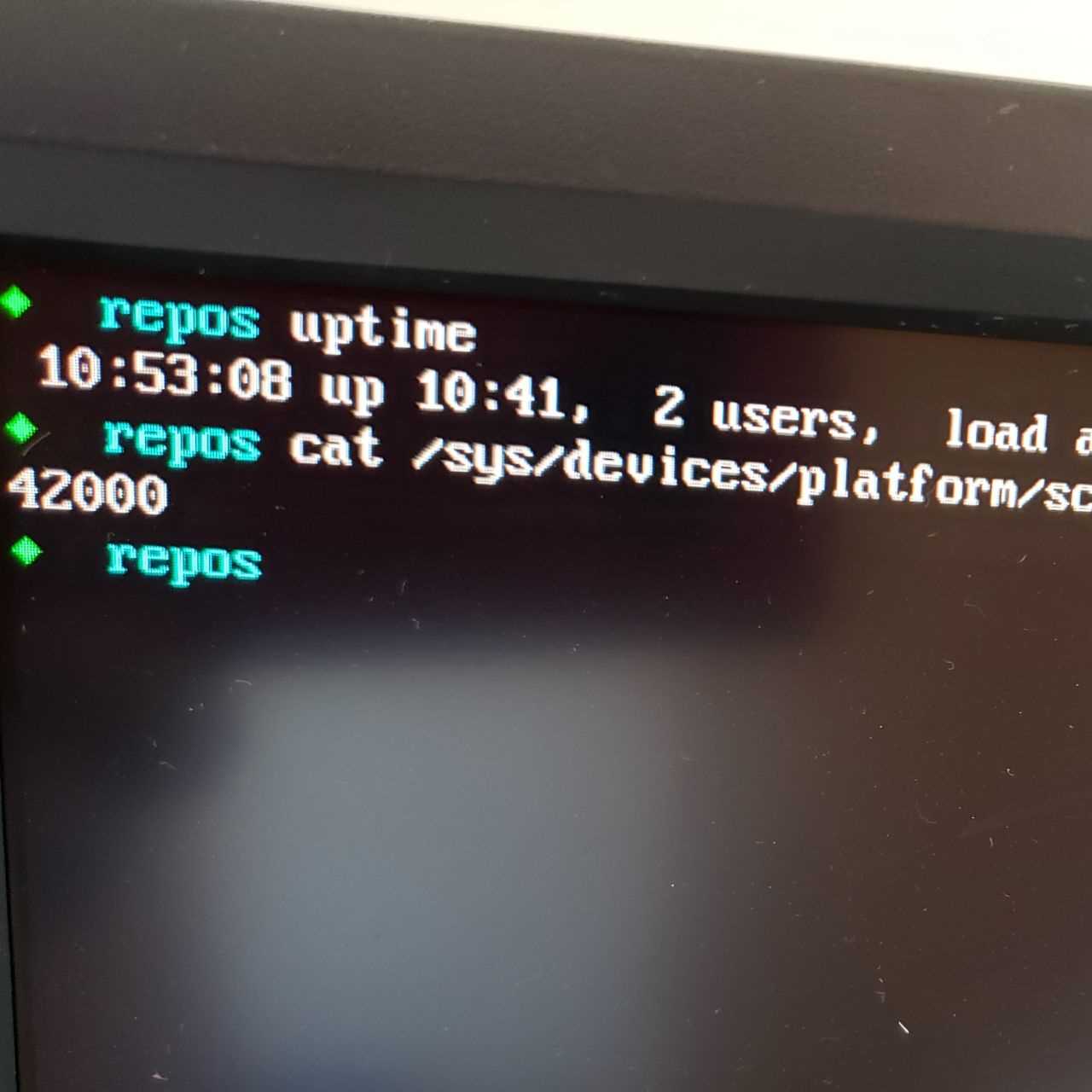

最后用斐讯TC1自带的U口电源跑了10个小时，中间编译了一遍Nginx，用aria2 下载了两个电影，运行稳定，发热正常(41度),未出现任何异常。说明TypeC供电是可行的，毕竟现在的快充普遍都能输出2A的电流了。
uptime
加装电源开关
N1的LOGO左边有比较大的一块空间，足够放下一个自锁开关了。侧方向空间跟大，但按键还是采用垂直方向安装，因为用户按键是从上向下使力的，要是横向的话还得另一只手稳住设备。

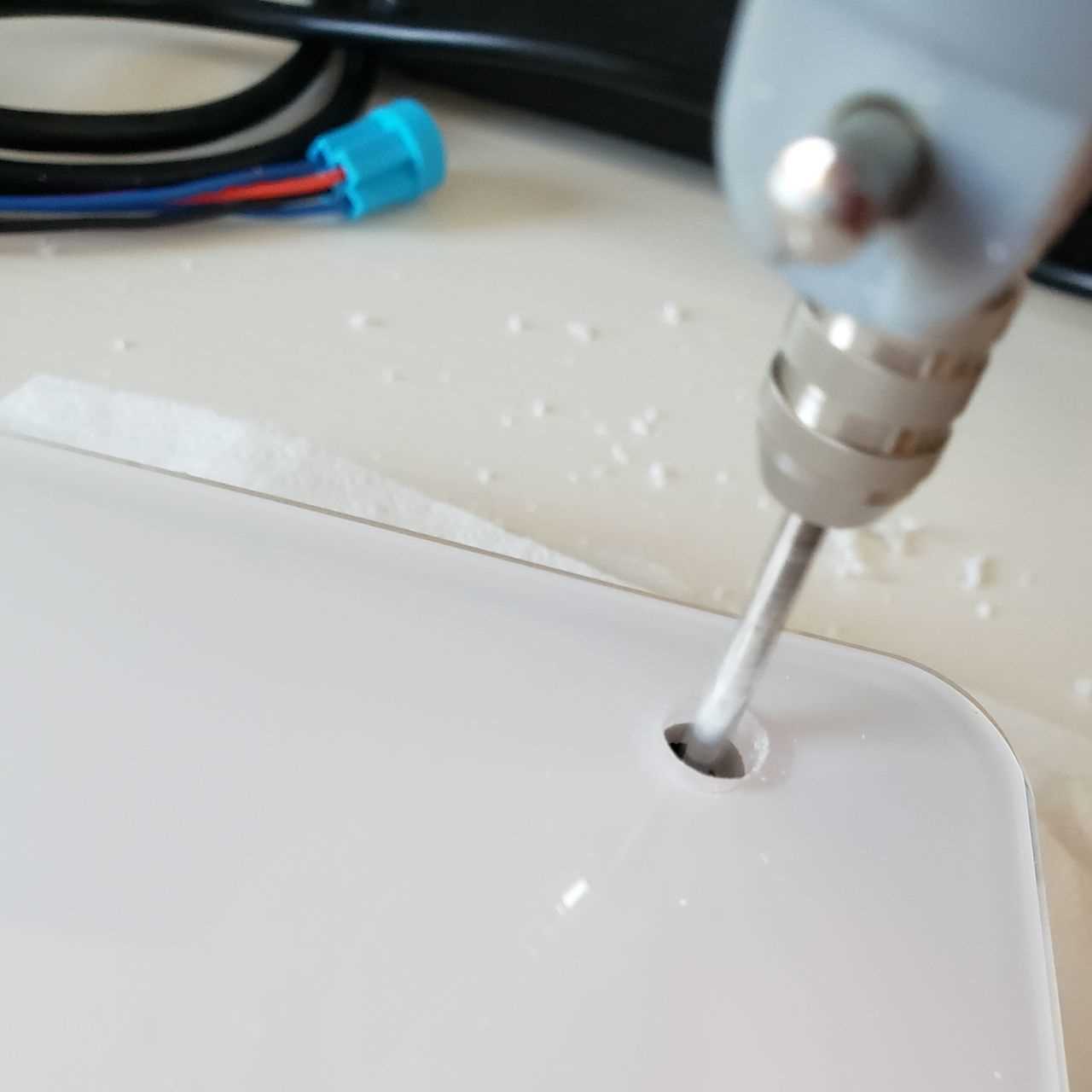

先用记号笔大概标记按键位置，然后用电钻开孔，因为没有12mm的钻头，只能边对比大小边铣孔。
drill_button_install_hole

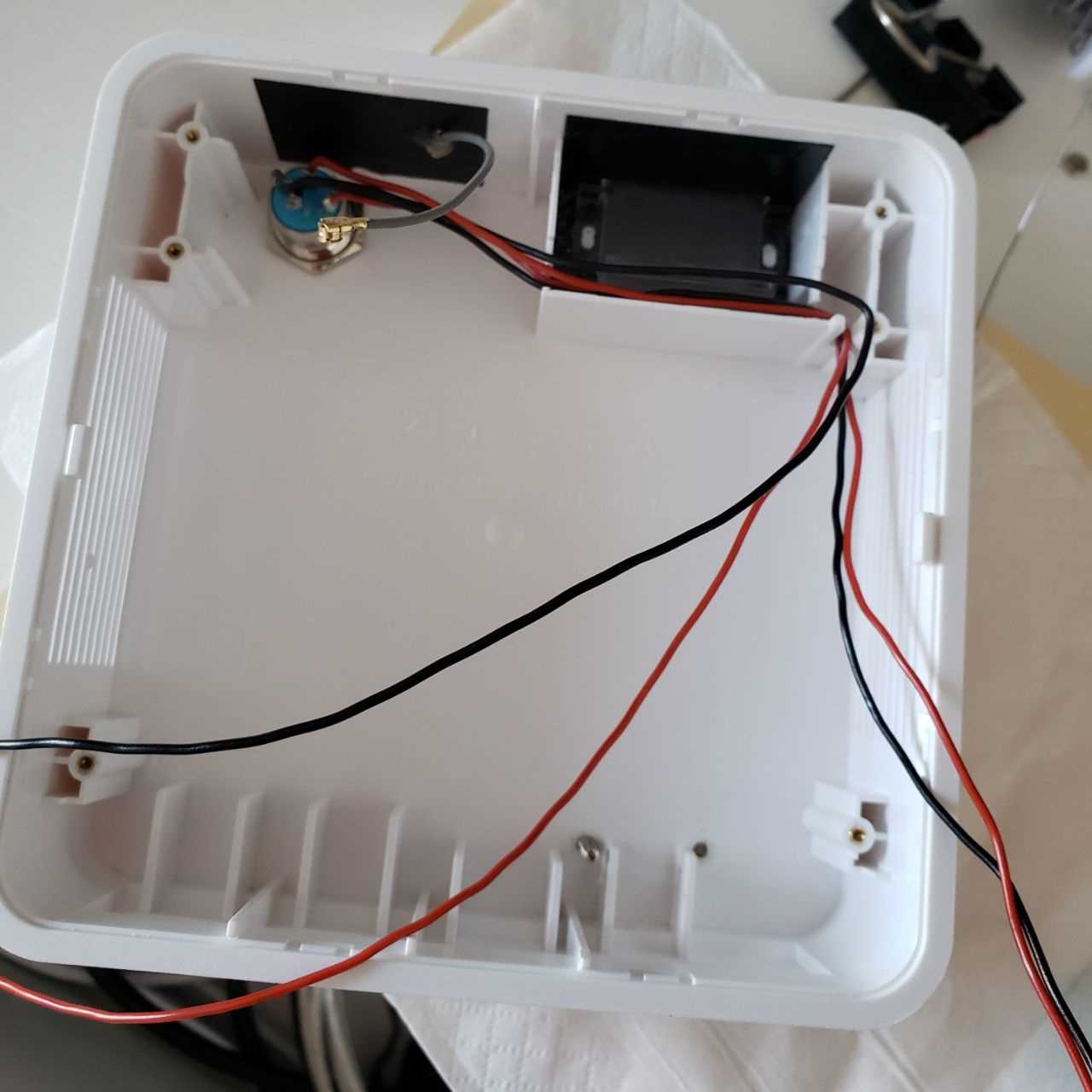

铣完孔把按键装上，并接好线。
button_installed

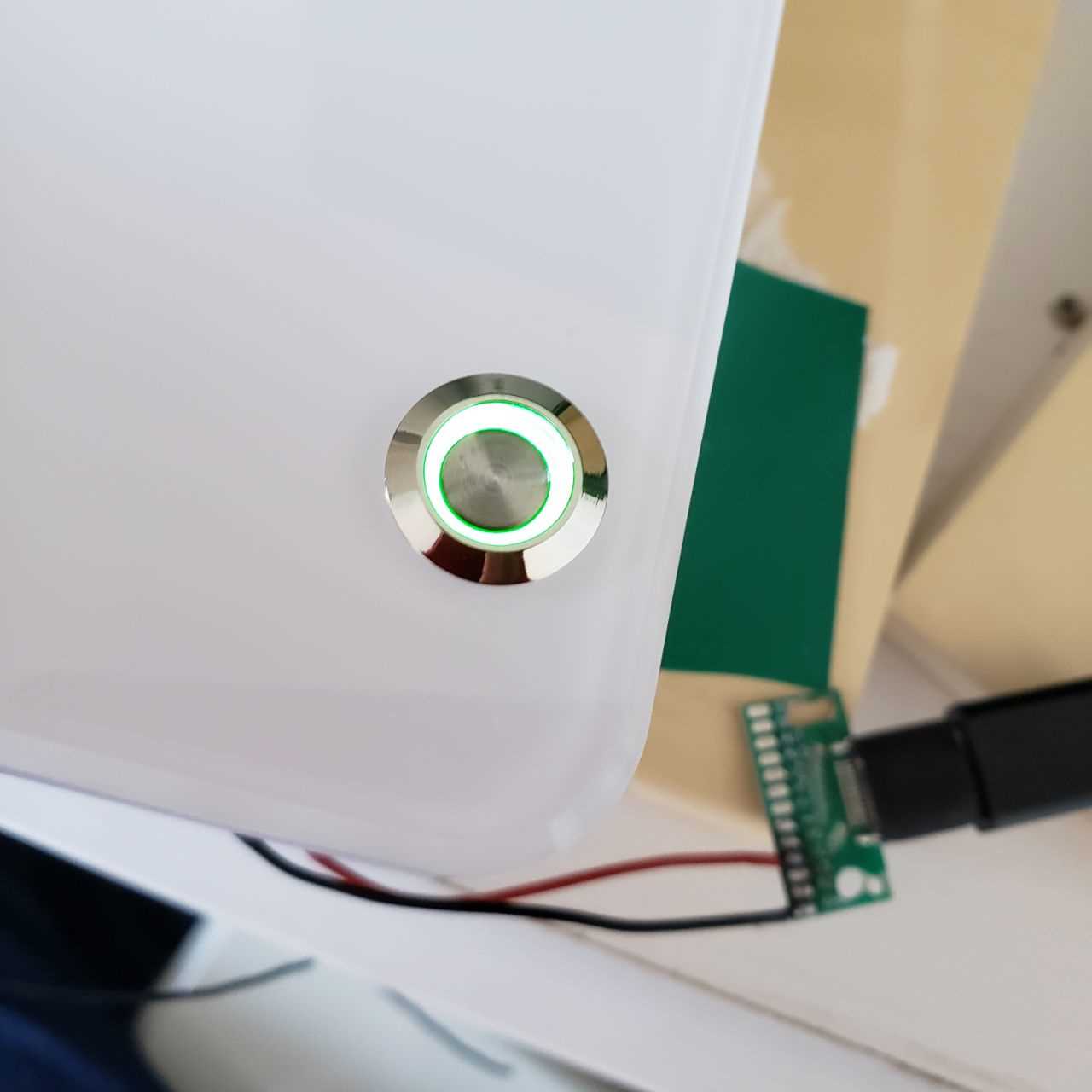

通电测试一下线有没有接错，按键指示灯亮。
button_power_test

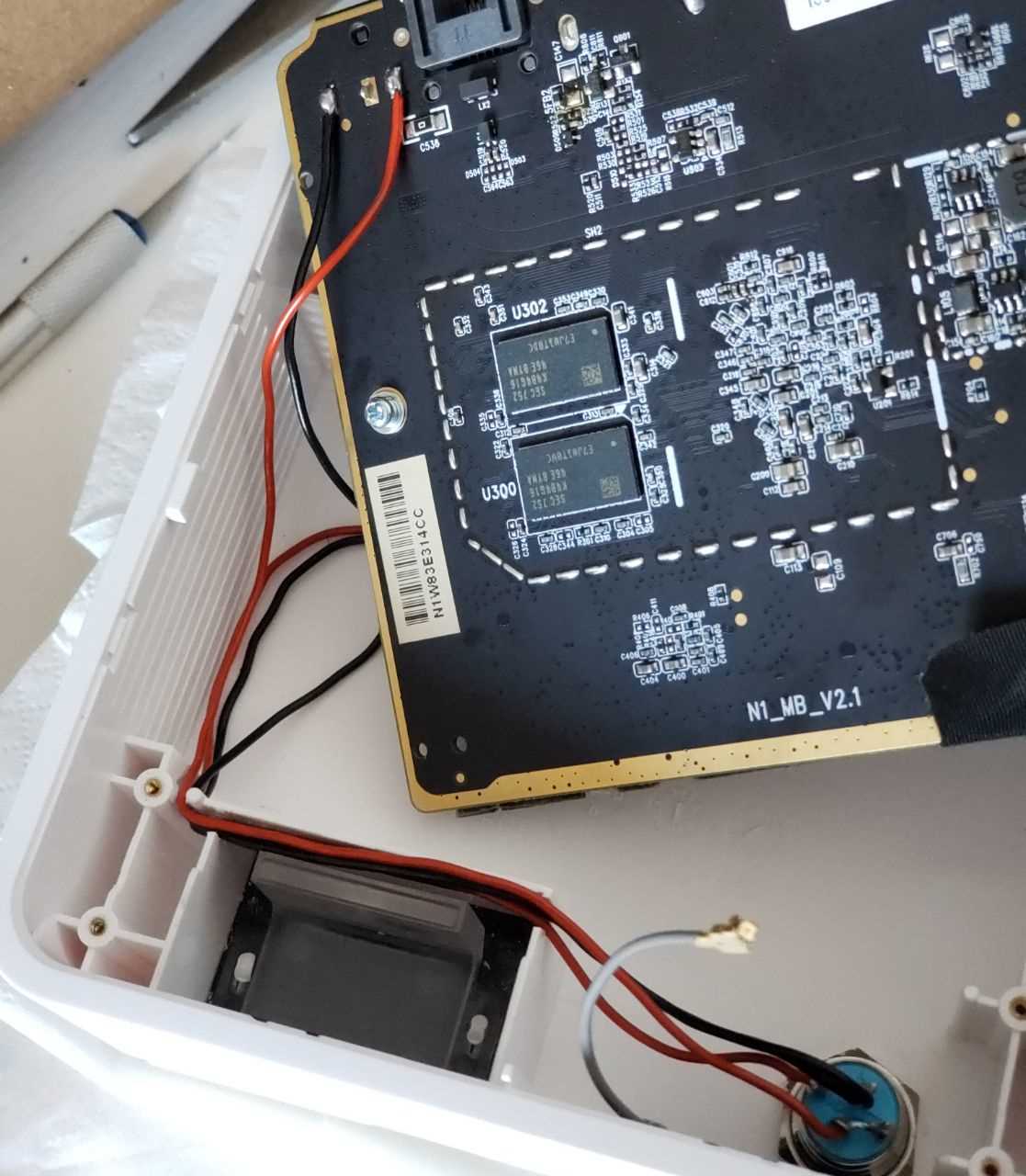

在边缘的几个侧板开槽，在槽中走线防止乱跑，最后就可以把电源接到主板上了。
connect_board_to_power

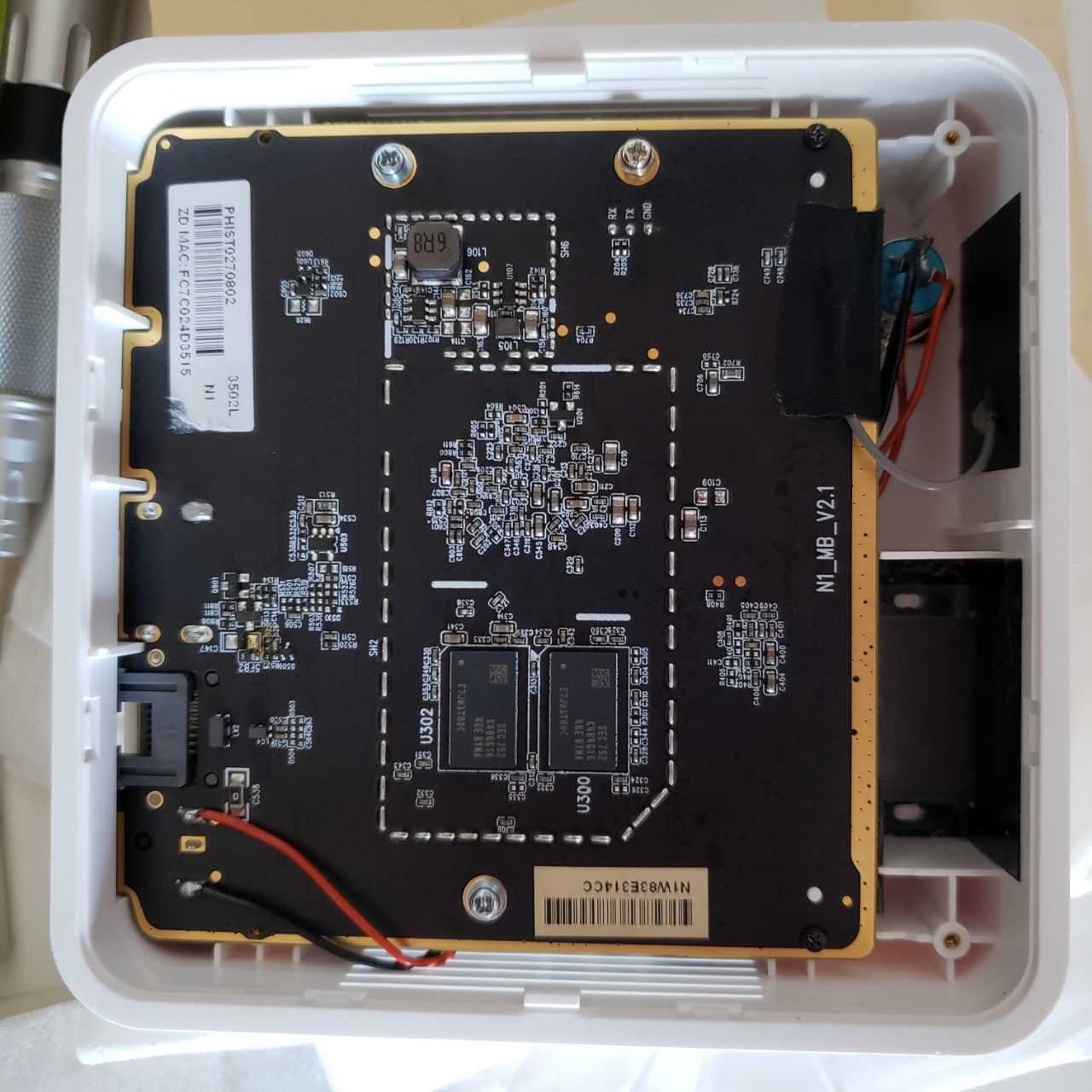

装好主板，按键的改装对主板安装毫无影响。
board_front_view

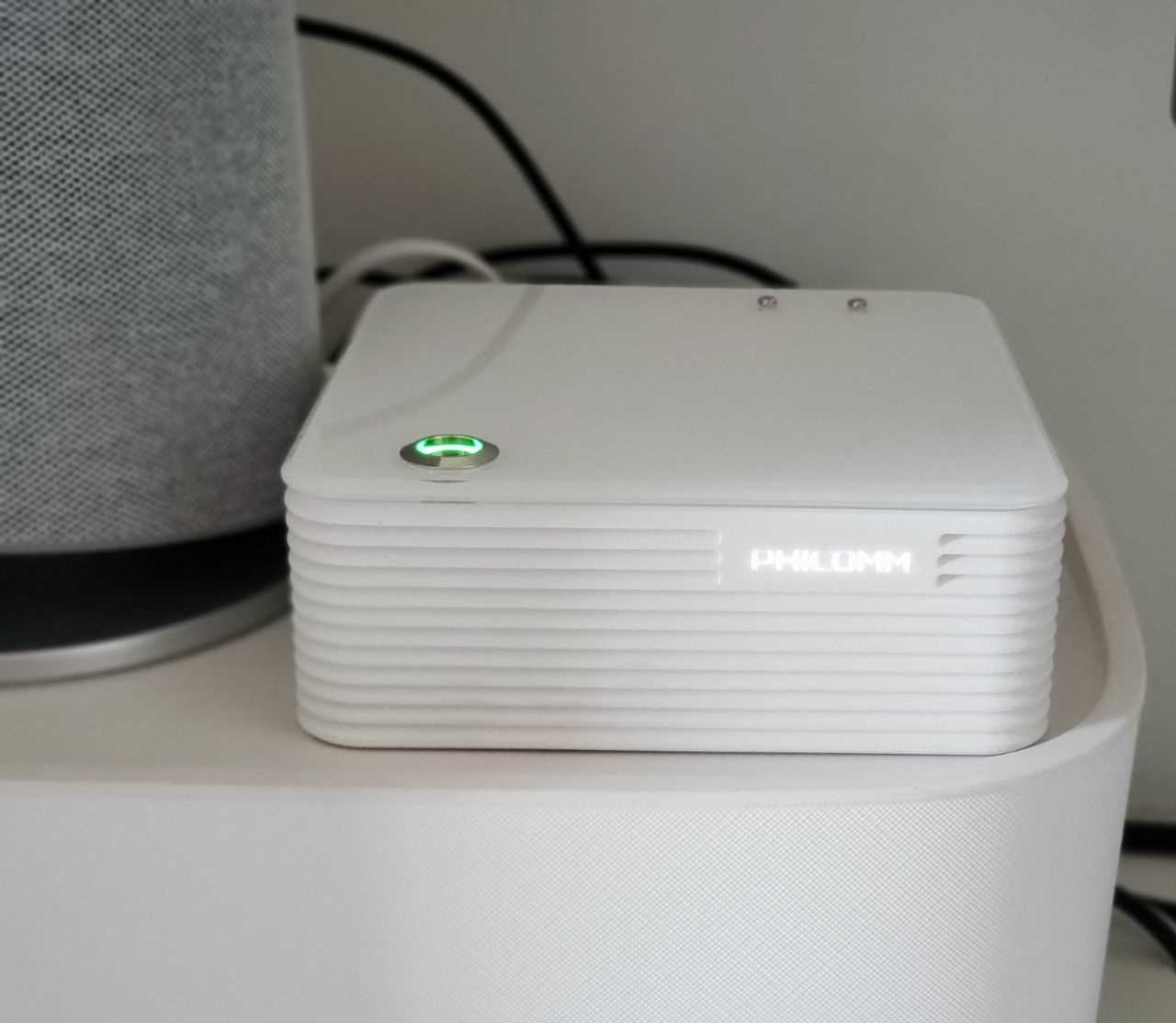

上电，开机。黑夜给了我黑色的眼睛 我却用它看到了N1按键的光明。
power_on_typec
